Contadores digitais
Contadores digitais são circuitos digitais formados por um grupo de flip-flops conectados de forma a realizar contagens, divisão de frequências, medição de tempo e geração de sequências binárias. O número de flip-flops utilizados e a forma como estão conectados determinam o módulo de contagem e a sequência específica que o contador irá percorrer.
Os contadores digitais são classificados quanto ao sincronismo em duas categorias principais:

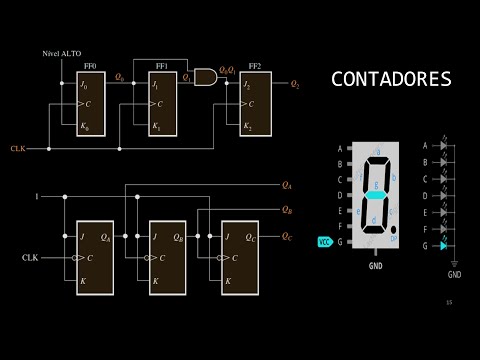

Contadores assíncronos
Nos contadores assíncronos, também conhecidos como "ripple counters" (contadores de propagação), o sinal de clock é aplicado apenas no primeiro flip-flop, enquanto os demais são acionados pela saída do flip-flop anterior. Esta configuração resulta em: O tempo máximo de estabilização ocorre quando todos os bits do contador mudam de estado, sendo proporcional ao número de flip-flops utilizados.
Contadores síncronos
Nos contadores síncronos, todos os flip-flops recebem o mesmo sinal de clock simultaneamente, eliminando o problema de atraso de propagação. Para garantir a sequência correta de contagem, são utilizadas portas lógicas adicionais (geralmente portas AND) que controlam as entradas J e K dos flip-flops.
Módulo
O módulo é o número máximo de estados distintos que um contador pode assumir antes de reiniciar a contagem. Um contador com n flip-flops pode ter um módulo máximo de 2n. Por exemplo:
Peso
Peso é o valor binário atribuído à saída de cada flip-flop na determinação do resultado final da contagem. Em um sistema binário padrão, os pesos são potências de 2: 1, 2, 4, 8, 16, etc.
Decodificação
Decodificação é o processo de converter as saídas binárias do contador em outros formatos, como o código BCD (Binary-Coded Decimal) ou sinais para displays de sete segmentos. O valor armazenado no registrador de estado pode ser codificado diretamente como número binário, BCD, ou usando codificações como one-hot ou código Gray.
Cascateamento
Contadores podem ser conectados em cascata quando um único circuito integrado não oferece a capacidade de contagem necessária. O módulo final de contadores em cascata é o produto dos módulos individuais. Por exemplo, dois contadores de módulo 10 em cascata formam um contador de módulo 100.
Relógio digital
Uma das aplicações mais comuns dos contadores digitais é a implementação de relógios digitais. O sistema funciona da seguinte forma: Para cada pulso de 1 Hz, o display é atualizado. Quando um contador completa seu ciclo (por exemplo, 59 segundos), ele gera um pulso de clock para o próximo contador (minutos). Contadores de década síncronos são tipicamente utilizados, onde cada dígito decimal é representado por um contador BCD (0-9). A saída BCD precisa ser decodificada por circuitos como o 74LS47 antes de ser exibida em displays de sete segmentos.
Divisão de frequência
Contadores são amplamente utilizados como divisores de frequência. Um contador binário de n estágios divide a frequência de entrada por 2n. Por exemplo, um flip-flop tipo D configurado com laço de realimentação produz uma saída com frequência exatamente metade da frequência do clock de entrada.
Controle de estacionamento
Contadores crescentes/decrescentes podem ser aplicados em sistemas de controle de vagas de estacionamento. O funcionamento é baseado em:
Registradores e armazenamento de dados
Flip-flops em contadores também são utilizados para criar registradores que atuam como unidades de armazenamento temporário, mantendo dados para processamento ou transferência. Múltiplos flip-flops conectados podem criar registradores capazes de armazenar múltiplos bits de informação. Registradores de deslocamento (shift registers) usam flip-flops para mover dados passo a passo, sendo perfeitos para aplicações que necessitam transferir dados serialmente ou converter entre formatos serial e paralelo.
Existem diversos circuitos integrados comerciais que implementam contadores digitais completos, tanto em tecnologia TTL quanto CMOS: Os contadores da série 74 geralmente são contadores de 4 bits com diversas modificações para uma ampla variedade de aplicações. Muitos destes circuitos integrados possuem entradas e saídas adicionais para aumentar a versatilidade dos contadores, como entradas de carregamento paralelo, habilitação de contagem e reset. O uso destes circuitos integrados facilita a implementação de projetos, reduz custos e aumenta a confiabilidade pelo menor número de componentes discretos necessários.
