Policloreto de vinila
O policloreto de vinila, ou cloreto de polivinila, universalmente conhecido pelo acrônimo PVC, é um polímero sintético termoplástico de importância colossal para a civilização moderna, sendo o terceiro mais produzido globalmente, superado apenas pelo polietileno e polipropileno. É um material que personifica a dualidade na ciência dos polímeros: por um lado, é um termoplástico de commodity, barato e produzido em massa; por outro, através da arte e ciência da formulação, transforma-se em um material de especialidade de alto desempenho, ajustado para as aplicações mais exigentes.
A jornada do PVC, de curiosidade de laboratório a pilar da indústria de materiais, é uma saga de descobertas acidentais, desafios técnicos monumentais e inovação química.
Descobertas Acidentais e a "Doença" do Vinil (Século XIX)
A história do PVC começa em 1838 com o químico francês Henri Victor Regnault, que, ao sintetizar o monômero cloreto de vinila (MVC), observou a formação de um pó branco quando o gás era exposto à luz solar. Décadas depois, em 1872, o alemão Eugen Baumann documentou o mesmo fenômeno de polimerização espontânea. O material resultante era, no entanto, intratável. Ao ser aquecido para moldagem, ele se decompunha violentamente, escurecendo e liberando um gás ácido e corrosivo (HCl), um fenômeno frustrante que ficou conhecido entre os químicos da época como a "doença" dos polímeros de vinil. O PVC era considerado um material cientificamente interessante, mas comercialmente inútil.
Desenvolvimento Comercial e a Superação da Instabilidade (1912-1945)
O primeiro esforço industrial sério partiu de Fritz Klatte na Griesheim-Elektron, Alemanha. Em 1912, ele patenteou um processo de síntese de MVC a partir de acetileno, visando usar o polímero em fibras e filmes. No entanto, a instabilidade térmica intrínseca do PVC frustrou todas as tentativas de processamento. A IG Farben, sucessora da Griesheim, chegou a desenvolver fibras de PVC pós-clorado (Pe-Ce Faser), que eram quimicamente resistentes mas frágeis e sensíveis ao calor. A virada de chave ocorreu nos Estados Unidos em 1926. Waldo Semon, na B.F. Goodrich, buscando um adesivo para borracha, misturou o "pó inútil" de PVC com solventes de alto ponto de ebulição, como o fosfato de tricresila. Ao aquecer a mistura, em vez de uma solução, obteve um gel elástico e durável. Semon não dissolveu o PVC; ele o plastificou. Ele descobriu que essas moléculas se intercalavam entre as cadeias de PVC, superando as fortes interações dipolo-dipolo do grupo C-Cl e conferindo flexibilidade. Sua patente de 1933 para o "Koroseal" (PVC plastificado) marcou o nascimento do PVC como um material comercialmente viável. Simultaneamente, na Alemanha, a IG Farben desenvolvia copolímeros de cloreto de vinila e acetato de vinila, que eram internamente plastificados e mais fáceis de processar.
Era da Maturação e Especialização (Pós-1945)
O pós-guerra viu a consolidação do PVC rígido (uPVC). Isso foi possível pelo desenvolvimento de sistemas estabilizantes mais robustos (primeiro a base de chumbo e cádmio, depois organoestânicos) e pelo aperfeiçoamento da polimerização em suspensão, que produzia resinas com morfologia controlada, ideais para extrusão de alta performance. Aplicações como tubos para saneamento (substituindo o ferro fundido e o cimento-amianto) e perfis de janelas (substituindo a madeira e o alumínio) impulsionaram um crescimento exponencial. A evolução foi marcada pela transição regulatória e técnica de aditivos, com a proibição de metais pesados e a restrição de certos ftalatos na Europa (via legislação REACH), catalisando a inovação em estabilizantes Ca-orgânicos e plastificantes alternativos.
A produção integrada do PVC é um exemplo de otimização química e de processo em larga escala.
Monômero: Cloreto de Vinila (MVC)
A produção moderna de MVC é dominada pelo processo balanceado a partir do eteno, uma obra-prima da engenharia química que recicla seus próprios subprodutos. Rotas emergentes e sustentáveis estão em pesquisa para reduzir a pegada de carbono, incluindo a cloração direta do etano, que elimina a necessidade de produzir eteno, e rotas baseadas em eteno de origem biológica (produzido a partir da desidratação de bioetanol), que já são comercialmente viáveis e usadas para produzir "Bio-PVC".
Polimerização do MVC
A conversão do monômero em polímero é uma polimerização por adição via radicais livres, caracterizada por uma cinética peculiar. A reação é exotérmica e auto-acelerada (efeito de gel ou Trommsdorff), pois o PVC é insolúvel no seu próprio monômero. À medida que o polímero precipita, a viscosidade do meio aumenta, dificultando as reações de terminação por recombinação de radicais, o que leva a um aumento drástico na velocidade de reação. Pesquisas em Polimerização Radicalar Controlada (CRP), como RAFT e ATRP, demonstraram a possibilidade de sintetizar PVC com arquiteturas controladas (copolímeros em bloco, gradiente) e baixo polidispersão, mas desafios como o custo e a sensibilidade a impurezas ainda impedem sua comercialização em larga escala.
Microestrutura e sua Relação com a Estabilidade Térmica
A performance do PVC está intrinsecamente ligada à sua estrutura em nível molecular.
Morfologia de Processamento: A Fusão do PVC

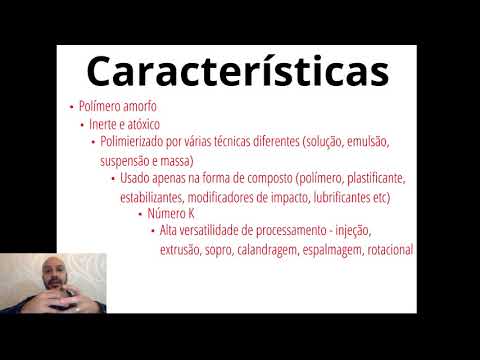

Diferente de polímeros como o polietileno que possuem um ponto de fusão cristalino bem definido, o PVC não funde, ele gelifica. O processamento do PVC envolve a conversão de um pó (resina) em uma massa viscoelástica homogênea através da aplicação de calor e cisalhamento. Este processo hierárquico é único: O grau de gelificação é o fator mais crítico para as propriedades mecânicas do produto final. Uma gelificação incompleta resulta em um produto frágil, enquanto uma gelificação excessiva pode levar à degradação. A análise da morfologia de fusão é feita em reômetros de torque como o Brabender Plastograph.
A transformação da resina de PVC em um produto útil é uma arte conhecida como formulação ou composição (compounding). Nenhum outro plástico é tão dependente de aditivos.
Estabilizantes Térmicos: Controlando a Deidrocloração
São a classe mais crítica de aditivos. Seu papel vai além da simples neutralização do HCl.
Plastificantes: A Engenharia da Flexibilidade
São solventes orgânicos de baixa volatilidade que, quando adicionados ao PVC, reduzem drasticamente sua Tg.
O processamento do PVC é dominado pela sua reologia peculiar. O fundido de PVC é um fluido não-newtoniano, pseudoplástico e viscoelástico com um aparente limite de escoamento. Isso significa que ele só começa a fluir após a aplicação de uma tensão de cisalhamento mínima. Sua viscosidade é extremamente alta e muito sensível à temperatura e à taxa de cisalhamento. Extrusoras de dupla rosca contra-rotantes e interpenetrantes são preferidas para o PVC rígido, pois fornecem o alto cisalhamento necessário para uma boa gelificação a temperaturas mais baixas, minimizando a degradação. Uma técnica avançada de processamento é a extrusão de espuma de PVC, usada para criar perfis leves e placas. Um agente de expansão químico (ex: azodicarbonamida, que libera N₂, CO, CO₂) ou físico (injeção de N₂ ou CO₂ supercrítico) é adicionado ao composto. Dentro da extrusora, o gás se dissolve no fundido de PVC. Ao sair da matriz, a queda de pressão faz o gás se expandir, criando uma estrutura celular.
Além das aplicações tradicionais, o PVC está na fronteira de novas tecnologias:
A gestão do fim de vida do PVC é um campo de intensa inovação.
